Анализ на селекцията на предпазители за защита от фотоволтаична масив в слънчева фотоволтаична система за производство на енергия

Фотоволтаичната система за генериране на енергия (съкратена като PV) се състои от компоненти и подсистеми, които могат директно да преобразуват инцидентната светлинна енергия в електрическа енергия, от които фотоволтаичният масив е основният блок. Фотоволтаичният масив директно превръща падащото слънчево радиация в DC мощност, като свързва слънчевите панели към полето за свързване на фотоволтаичния масив и след това го сближава към инвертора или директно го прилага през полето за свързване. Като част от системата, която представлява до 70% от разходите, защитата на фотоволтаичния масив и оптимизирането на ефективността на производството на енергия се превърна в ключови области на технологичното развитие.

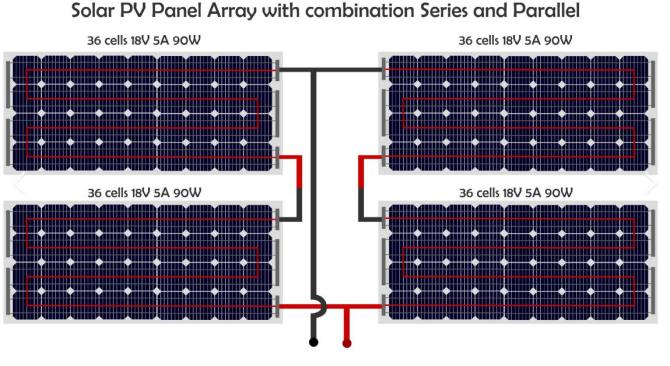

За да се подобри ефективността на фотоволтаичната система, няколко фотоволтаични панели са свързани последователно, за да образуват фотоволтаична струна, а множество групи фотоволтаични струни са свързани паралелно, за да образуват фотоволтаичен масив. Токът на фотоволтаичния масив се сближава през полето за свързване и влиза в връзката на приложението надолу по веригата. За да се предотврати фотоволтаичната панела да се превърне в енергийно натоварване и да повлияе на цялостната ефективност на генериране на енергия, когато възникне повреда, и да се предотврати опасностите от прекомерно течение, причинени от неправилно или локални аномалии, всеки фотоволтаичен низ трябва да бъде инсталиран с предпазители в двата края. Когато се появи повреда на късо съединение във фотоволтаичната струна, серийният предпазител бързо ще издуха и изолира дефектната част, за да се гарантира нормалната работа на масива като цяло.

В допълнение, предпазителите на масив могат също да осигурят защита срещу токове, подадени обратно от компонентите надолу по веригата, особено когато токът на късо съединение е по-висок от тока на един PV низ. Номиналната способност за счупване на предпазителя трябва да може да покрие такива екстремни условия за защита на безопасната работа на системата.

Международни стандарти и вътрешни спецификации

По отношение на защитата на PV DC, съответните международни и вътрешни стандарти дават важни насоки. Например член 690.99 от Националния стандарт на САЩОриз/NFPA 70"Национален електрически кодекс" (NEC) ясно се посочва, че проводниците и оборудването в PV подсистемни вериги, PV изходни вериги, инверторни изходни вериги и вериги за съхранение на енергия трябва да отговарят на изискванията на клаузите за защита на проводника и оборудването. В допълнение, Китай приема еквивалентния стандарт на IECGB/T 16895.32-2021, който предвижда, че при стандартни условия за изпитване, когато капацитетът на непрекъснатия ток за носене на кабела е равен или по-голям от 1,25 пъти по-голям от тока на късо съединение, защитата на претоварване може да бъде игнорирана, но също така се препоръчва да се избират предпазители в комбинация с конкретните инструкции на продукта на производителя.

IEC е разработилIEC 60269-6 стандартПо-специално за предпазители на фотоволтаичната система, които ясно предвиждат изискванията за производителност на фотоволтаичните предпазители, като например да могат да издържат на непрекъснати токове на късо съединение и бързо да духат. В същото време техническата спецификация на ULТема 2529Предоставя важни насоки за предпазителите с ниско напрежение във фотоволтаичните системи. Двете са малко по -различни при изчисляването на издухващия ток и използването на коефициентите на корекция на температурата.

Съображения за подбор на предпазители

При избора на предпазители във фотоволтаичните системи трябва да се фокусират следните показатели:

Номинално напрежение: номиналното напрежение на предпазителя трябва да отговаря на максималното напрежение с отворена верига (ЛОС), до което системата може да достигне. Особено в студените зони, стойността на корекцията на напрежението с отворена верига на фотоволтаичния панел при най-ниската температура на околната среда трябва да се обмисли.

Оценен ток: За предпазители, свързани последователно с фотоволтаични панели, обикновено се изисква номиналният ток in≥1.56 ISC (ISC е ток на късо съединение). Стандартът на IEC се преразглежда на in≥1.42 ISC, а стандартът на UL UL е in≥1.35 ISC. Той трябва да бъде избран в комбинация с действителната среда на приложение.

Капацитет на счупване: Разбиването на капацитета на предпазителя трябва да е достатъчен, за да се справи с пика на тока на късо съединение и да предпази оборудването от повреда.

Адаптивност на околната среда: В случай на висока температура или плътна инсталация, номиналната стойност трябва да бъде намалена по подходящ начин според препоръките на производителя на предпазителите, за да се осигури дългосрочна стабилна работа.

Заключение

Инсталирането на постояннотокови предпазители във фотоволтаични масиви е не само необходимо средство за защита на оборудването и подобряване на ефективността на производството на енергия, но и важна мярка за осигуряване на безопасната работа на цялата система. Разумният подбор на предпазителите изисква цялостно разглеждане на фактори като работната среда на фотоволтаичните панели, ток на късо съединение, напрежение с отворен кръг и др. За да се гарантира дългосрочната надеждност и икономика на системата.

Например, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm слънчева PY сливане връзкаи1500VDC 30A 10x85mm слънчева PV предпазителка връзкаи1500VDC 630A 3L болт тип слънчева PV предпазител за предпазителФотоволтаичните предпазители са широко използвани в ключови позиции за защита на шкафовете за фотоволтаични връзки. С отлична производителност и високо стандартно сертифициране, тези предпазители осигуряват стабилни и надеждни решения за проекти за фотоволтаично производство на енергия, като помагат на системата да работи ефективно.
