​Бързодействащ предпазител срещу обикновен предпазител: Каква е истинската разлика?

При проектирането на силова електронна система изборът на предпазител директно определя маржовете на безопасност на оборудването и ефективността на защитата при повреда. Когато се сблъскат с бързодействащи предпазители срещу обикновени предпазители, много инженери правят груб избор, базиран единствено на номинален ток и напрежение, пренебрегвайки фундаменталните разлики в материалознанието, механизмите за реакция и сценариите на приложение. Този пропуск може да създаде сериозни рискове в новите системи за енергия и съхранение на енергия.

Тази статия предоставя систематичен анализ на основните разлики между бързодействащите предпазители и обикновените предпазители – от структурния дизайн и механизмите за затопляне до границите на приложението – за да помогне на инженерите да вземат точни решения за избор.

Структура и материали: от "метална тел" до "прецизен топим елемент"

Топимият елемент на обикновения предпазител обикновено е направен от геометрично оформена метална тел, която се отличава с проста структура и ниска производствена цена. Неговата логика на топене разчита на джаулова топлина, генерирана от самия ток на претоварване; когато натрупването на топлина достигне точката на топене, елементът се топи и отваря веригата. Този дизайн го прави подходящ за сценарии, при които бързата реакция не е критична, като например защита от претоварване за кабели и проводници.

Бързодействащият предпазител обаче е специално оптимизиран като материал и структура. Неговият стопяем елемент е направен от чисто сребро, посребрена мед или чиста мед, оформен като правоъгълна тънка лента със стеснени гърла с кръгли отвори и предварително разположени петна за спояване с ниска точка на топене на определени места. Изобретателността на този дизайн се крие във факта, че когато възникне претоварване или малък ток на късо съединение, спойката първо се топи и чрез металургичен ефект ускорява бързото прекъсване на елемента при стесненото гърло, постигайки прекъсване на веригата за микросекунди до милисекунди.

По същество обикновените предпазители разчитат на "естествено натрупване на топлина", докато бързодействащите предпазители постигат "активно ускорено разрушаване" чрез структурно и материално инженерство - това е най-фундаменталната разлика между двете.

Скорост на реакция: разликата между милисекунди и микросекунди

Скоростта на реакция е най-интуитивната разлика между двата вида предпазители.

За обикновените предпазители времето за топене е обратно пропорционално на множителя на тока на претоварване: колкото по-висок е токът, надвишаващ номиналната стойност, толкова по-кратко е времето за топене; обратно, при по-ниски кратни на претоварване, времето за топене може да се удължи до няколко секунди или дори повече. Тази характеристика на "закъснение във времето" е приемлива при защитата на кабелите, тъй като кабелите имат определен топлинен капацитет и способност за краткотрайно претоварване.

Бързодействащите предпазители се държат напълно различно. Благодарение на "ускоряващия" механизъм на петна от спойка с ниска точка на топене и ефекта на концентрацията на плътност на тока на стеснената структура на гърлото, бързодействащите предпазители могат да изчистят веригата в рамките на милисекунди или дори микросекунди. Тази екстремна скорост не се преследва сама по себе си, а за премахване на тока на повреда в рамките на времевия лимит, който полупроводниковите устройства (като IGBT, SiC MOSFET и токоизправителни диоди) могат да издържат – термичният толеранс на полупроводниците обикновено е само от порядъка на милисекунди и обикновените предпазители не могат да отговорят на това изискване за защита.

Сценарии на приложение: Защитните цели дефинират логиката на избора

Границите на приложение на бързодействащите и обикновените предпазители се определят естествено от съответните им характеристики на реакция.

Обикновените предпазители се използват предимно за защита от претоварване и късо съединение на кабели и проводници. Кабелите притежават определена топлинна инерция; краткотрайните претоварвания не причиняват веднага повреда на изолацията, така че е допустимо известно забавяне в работата на предпазителя. Това обяснява защо обикновените предпазители продължават да се използват широко в изграждането на разпределителни и промишлени електропроводи.

Бързодействащите предпазители, от друга страна, са предназначени за защита на полупроводникови захранващи устройства и токоизправителни модули. Във фотоволтаичните инвертори, станциите за зареждане с постоянен ток и преобразувателите за съхранение на енергия (PCS), IGBT и SiC модулите са изключително уязвими на свръхток - след като възникне късо съединение, токът трябва да бъде изчистен в рамките на стотици микросекунди, или устройството ще бъде постоянно повредено. Бързодействащите предпазители са точно решението за това изискване.

Особено в системите за съхранение на енергия (ESS), прилагането на високоскоростни предпазители е критично. Токовете на късо съединение в клъстерите на батерии се отличават с високо постоянно напрежение, висока величина на тока и липса на естествено преминаване през нулата, поставяйки строги изисквания към капацитета на прекъсване и ефективността на гасенето на дъгата. Високоскоростните постояннотокови предпазители за съхранение на енергия трябва не само да осигуряват бърза реакция, но също така надеждно да гасят дъги без прекъсване при условия на високо напрежение на постоянен ток, като същевременно предлагат достатъчен капацитет на прекъсване, за да се справят с изключително високите токове на късо съединение, които могат да осигурят батерийните клъстери.

IEC Класификация: Техническото разделение между aR и gG

От гледна точка на стандартите за предпазители на Международната електротехническа комисия (IEC), разликата между бързодействащите и обикновените предпазители е допълнително количествено определена и стандартизирана.

Обикновените предпазители обикновено попадат вgG(пълен обхват на защита на кабела), предлагащ пълна защита от претоварване и късо съединение, но с относително по-дълго време на работа, подходящ за общо разпространение и защита на кабели.

Бързодействащите предпазители принадлежат къмaR(полупроводникова защита с частичен обхват) клас. Предпазителите aR са специално проектирани за защита на полупроводникови устройства, като се отличават с изключително ниски стойности на I²t (пропускаща енергия) и силна способност за ограничаване на тока. Те могат да прекъснат тока на повреда в много ранен стадий на повреда, ограничавайки енергията на повредата в рамките на способността за издържане на полупроводникови устройства. aR предпазителите не се справят с ниско-кратна защита от претоварване - тази функция е присвоена на системи за управление или контактори, образувайки ясна функционална йерархия.

Galaxy Fuse: Високоскоростни решения за предпазители за нова енергия и съхранение на енергия

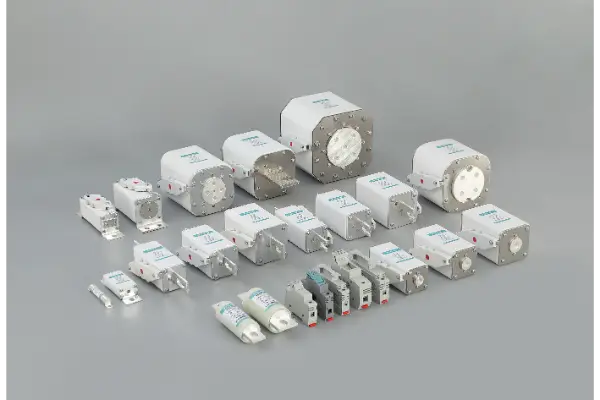

Galaxy Fuseима над 40 години опит в научноизследователска и развойна дейност и производство на предпазители, изграждайки дълбок технически опит в сегмента на бързодействащите предпазители. За нови енергийни приложения като фотоволтаични инвертори, DC зарядни станции и конвертори за съхранение на енергия, Galaxy Fuse предлага широка гама от високоефективни високоскоростни предпазители.

Система за съхранение на енергия Специализирани високоскоростни предпазителиса ключова област на фокус за Galaxy Fuse. Системите за съхранение на енергия изискват много повече от предпазителите, отколкото общите промишлени приложения: постоянно напрежение до 1500 V, токове на късо съединение, достигащи стотици килоампери, и необходимостта от абсолютно изгасване на дъгата и надеждност на прекъсване в затворени батерийни среди. Продуктите от серията Galaxy Fuse за съхранение на енергия използват топими елементи от чисто сребро и среда за гасене на дъга от кварцов пясък с висока чистота, комбинирани с оптимизирани дизайни на структура с гърло, за да осигурят отговор на ниво микросекунда и надеждно прекъсване при екстремни условия на повреда.

Основни технически предимства:

●Елементи от чисто сребро / посребрени медни елементи:Ниската точка на топене и високата проводимост осигуряват бърза реакция

● Оптимизирана структура на врата:Прецизен контрол на точките на топене за постоянно прекъсване на дъгата

● Закаляване с дъга от кварцов пясък с висока чистота:Бързо абсорбира енергията на дъгата и потиска повторното запалване

●Пълна сертификация:Продуктите отговарят на IEC60269, GB13539 и други международни стандарти, с множество серии притежаващи UL, TUV и CE сертификати

● Пълна поддръжка на технически данни:Осигурява измерени I²t криви и криви на ток на прекъсване, улеснявайки точни изчисления за координиране на защитата на системата за инженерите

Заключение

Разликата между бързодействащите и обикновените предпазители се простира далеч отвъд повърхностното ниво „бързо срещу бавно“. От избор на материал и структурна оптимизация до механизми за реагиране и IEC класификация, двете представляват напълно различни философии за защита.

Обикновените предпазители защитават "топлинния капацитет" на кабелите; бързодействащите предпазители предпазват "крехкия прозорец" на полупроводниците. В днешния бързо разрастващ се сектор на новата енергия и съхранение на енергия разбирането и правилното използване на уникалната стойност на бързодействащите предпазители е основно умение за всеки инженер по силова електроника.

Galaxy Fuse – над 46 години ангажимент за висококачествено производство на предпазители, посветен на осигуряването на безопасни и надеждни решения за защита на вериги за нова глобална енергия и системи за съхранение на енергия.

За техническа поддръжка относно избора на високоскоростен предпазител за съхранение на енергия или ново енергийно оборудване, молясвържете се с Galaxy Fuseтехнически екип.
