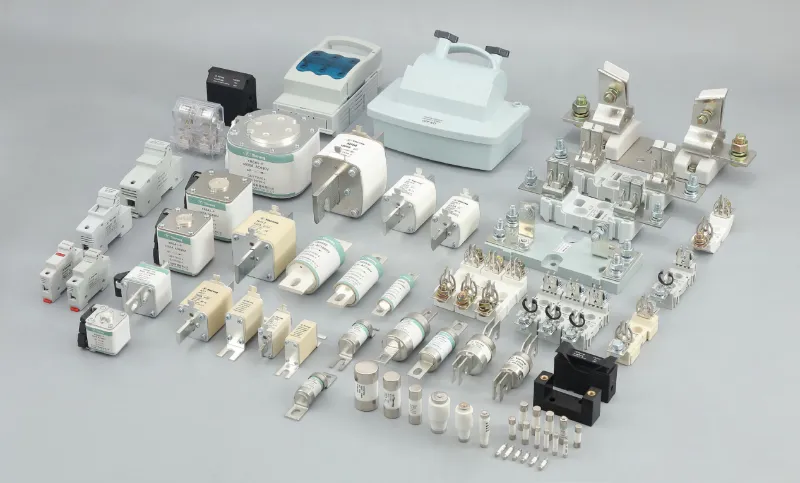

Избор на предпазител: Основни стъпки и ключови съображения

Предпазителите са широко признати в електрическите системи като последната линия на защита срещу повреди от свръхток — техният правилен избор директно определя способността за прекъсване на повредата и границите на безопасност на оборудването. Неправилният избор не само води до чести прекъсвания на електрозахранването на оборудването, но също така може да причини сериозни инциденти като пожари и експлозии. Въпреки това, изправени пред множество сложни параметри, като например номинално напрежение, криви на токови характеристики, капацитет на прекъсване и намаляване на температурата, много инженери и персонал по доставките често се оказват несигурни откъде да започнат. Като професионален доставчик на компоненти за защита на вериги,Galaxy Fuseе дълбоко ангажиран в областта на защитата на предпазителите и електроразпределението в продължение на много години, предлагайки пълна гама от продукти с предпазители, включително gL/gG тип с бавно освобождаване, тип с бързо действие и тип, специфичен за DC, помагайки на клиентите да постигнат безопасна, прецизна и надеждна защита от претоварване и късо съединение. Тази статия, съчетаваща международни стандарти за избор с практически опит, систематично очертава основните стъпки и ключови съображения за избор на предпазител, като ви помага при вземането на правилни решения от размери като напрежение, ток, характеристични криви и капацитет на прекъсване и предоставя ясно, приложимо ръководство за избор.

1. Определете номиналното напрежение:

Номиналното напрежение на предпазителя трябва да бъде равно или по-голямо от максималното работно напрежение на защитената верига (включително възможни преходни пренапрежения). За вериги с постоянен ток се изисква специално внимание при избора на предпазители, специално проектирани за постоянен ток, тъй като прекъсването на DC дъга е много по-трудно от прекъсването на АС дъга.

2. Определете текущата оценка (най-критичната и сложна)

Нормален работен ток:

Измерете точно или изчислете непрекъснатия ток, консумиран от веригата при нормални работни условия. Номиналният ток на предпазителя трябва да бъде по-голям от нормалния работен ток на веригата и трябва да бъде по-малък от безопасния токопреносим капацитет на защитения проводник или компоненти.

3. Основни съображения за избор на номинален ток

(1) Крива на характеристиките на предпазителя

Консултирайте се с кривата време-ток на производителя.

Уверете се, че при нормален работен ток предпазителят не изгасва (т.е. времето на работа на предпазителя е по-дълго от нормалната точка на работен ток).

При токове на претоварване или късо съединение, които изискват защита, предпазителят трябва безопасно да се изчисти за достатъчно кратко време (т.е. кривата лежи вляво от точката на претоварване/късо съединение).

(2) Защита от претоварване

За оборудване с пусков ток по време на стартиране, като двигатели и трансформатори, предпазителят трябва да издържа на пусковия (пренапрежение) ток без изчистване в рамките на допустимото време за стартиране (изберете предпазител с достатъчна стойност на I²t).

В същото време, когато възникне претоварване (напр. 1,5 до 6 пъти над номиналния ток), предпазителят трябва да изгасне в рамките на допустимото време за претоварване на оборудването. Изберете предпазители с бавно изключване или със закъснение (напр. gL/gG, тип T).

(3) Защита от късо съединение

Предпазителят трябва да прекъсва много големи токове на късо съединение за изключително кратко време (обикновено милисекунди), за да предотврати повреда на оборудването и пожар. Необходима е достатъчна мощност на прекъсване (вижте следващия раздел).

(4) Намаляване на температурата

Номиналният ток на предпазител намалява при високи температури на околната среда. Консултирайте се с листа с данни и извършете изчисления за намаляване на мощността въз основа на максималната действителна температура на околната среда при инсталиране. Например, при околна температура от 55°C може да се наложи да изберете предпазител с номинален ток 50% или повече по-висок от нормалния работен ток. Избягвайте да инсталирате предпазители в затворени помещения с висока температура или в близост до компоненти, генериращи топлина.

(5) Ударни токове и стареене

Честите стартови импулси или продължителните леки претоварвания могат да ускорят стареенето на предпазителя, причинявайки изтриването му дори при нормален работен ток. Оценете текущите колебания в действителната работа.

4. Определете капацитета на прекъсване (номинал на прекъсване)

Номиналният капацитет на прекъсване на предпазителя трябва да бъде по-голям или равен на максималния очакван ток на повреда, който може да възникне в защитената верига (обикновено токът на късо съединение в точката на инсталиране). За крайните вериги или битовите вериги, може да се изисква капацитетът на прекъсване да бъде няколко хиляди ампера (напр. 6 kA). За промишлени главни разпределителни табла, разположени близо до големи трансформатори, може да се наложи прекъсващият капацитет да бъде десетки или дори стотици килоампери (напр. 50 kA, 100 kA или по-висок). Изборът на предпазител с недостатъчна изключваща способност може да доведе до разкъсване на предпазителя или да не успее надеждно да изгаси дъгата при прекъсване на голям ток на повреда, което води до сериозни аварии.

Критични предупреждения за безопасност

Без замествания:

Никога не използвайте предпазител с номинален ток, по-висок от посочения, или заменете предпазител с жица (медна или желязна). Това е сериозна опасност от пожар.

Внимание с DC:

В системи с постоянен ток винаги използвайте предпазители, които са ясно обозначени с номинален DC и имат подходящо номинално напрежение. Предпазителите за променлив ток може да не прекъсват безопасно постоянните токове на повреда.

Опасност от недостатъчна мощност на прекъсване:

Предпазител с недостатъчна изключвателна способност може да избухне при прекъсване на голям ток на късо съединение, произвеждайки дъга и летящи отломки – изключително опасно.

Правило за замяна:

След като предпазителят изгасне, винаги установявайте и отстранявайте причината за повредата, след което го сменете с предпазител от същия тип и същите номинални стойности.

Изборът на предпазител в никакъв случай не е толкова прост, колкото „просто изберете по-голям номинал“ — той изисква цялостно разглеждане на множество променливи като напрежение, ток, температура на околната среда, пусков ток и енергия на късо съединение. Неправилният избор може да направи защитното устройство неефективно или дори да стане източник на злополука. Galaxy Fuse предлага пълна гама отпредпазители продуктиот 1A до 2000A, покриващи AC 250V/500V/690V и DC 150V/500V/1000V, включително предпазители с общо предназначение gG/gL, предпазители за защита на aM двигатели, бързодействащи предпазители за полупроводници и предпазители за PV/акумулиране на енергия, специфични за DC. Ние също така предоставяме пълни криви време-ток и поддръжка на данни за избор на I²t. Нашият технически екип може да ви помогне със задълбочени услуги за подбор, като например изчисления за намаляване на мощността, проверка на прекъсващата способност и оценка на живота на стареене.
