Как DC контактори и предпазители работят заедно?

I. Функционална дефиниция: Двуслойна защитна архитектура с ясно дефинирани роли

DC контактор: управляем изпълнителен превключвател

DC контакторът е електромеханично превключващо устройство, което свързва и изключва високомощни DC вериги по команди на системата за управление. Неговите основни функции в зарядна станция включват:

• Контрол на стартиране/спиране на зареждането: Затваря се, за да се установи пътя за зареждане при команда от BMS или контролера за зареждане, и се отваря, за да се прекъсне връзката след завършване.

•Спешна изолация: Извършва контролирано изключване на захранването при получаване на команди, когато системата открие необичайни условия като прекомерна температура, пренапрежение или неизправности в изолацията.

•Управление на предварително зареждане: Работи с резистор за предварително зареждане, за да ограничи пусковия ток преди захранването на главната верига, защитавайки кондензаторите на шината.

Предпазител за постоянен ток: Пасивно пълно защитно устройство

Предпазителят е защитен елемент за еднократна употреба, който надеждно прекъсва токовете на повреда, преди те да причинят необратими щети. Основните разлики между бързодействащите предпазители от полупроводников клас, използвани в зарядни станции за постоянен ток, и обикновените индустриални предпазители са:

•Отговор на ниво микросекунда: Много по-бързо от десетките милисекунди, необходими за механично задействане на контактора.

•Токоограничаваща характеристика: Ограничава енергията на тока на повреда в границите на издръжливост на захранващи устройства надолу по веригата (IGBT/SiC).

•Възможност за гасене на дъга с постоянен ток: Надеждно прекъсване в 500V–1500V DC системи без риск от повторно запалване.

•Резюме на позиционирането: Контакторът е контролираната "предпазна врата"; предпазителят е незаменимата "последна линия на защита".

II. Инженерната логика на координираното съвпадение

Дизайнът на защитната станция за зареждане далеч не е просто инсталиране на две устройства в една и съща кутия. Тяхната координационна връзка съставлява основната техническа логика на многопластова защитна архитектура.

Типична топология на захранваща верига

Grid Input → AC/DC Module → DC Bus → Fuse → Main Contactor → Pre-charge Contactor + Resistor → Vehicle Interface

Йерархия на защитата и време за отговор

Типични режими на отказ от несъответстваща координация

Основен критерий за дизайн: Стойността на пропускащия предпазител I²t трябва да бъде строго по-малка от стойността на устойчивост на късо съединение I²t на защитения контактор.

III. Пет ключови технически параметъра за съпоставяне и избор

1. Номинално напрежение: DC-специфично с голям марж

Тъй като постоянният ток няма естествена точка на пресичане на нулата, угасването на дъгата е много по-трудно, отколкото в променливотоковите системи. Следователно логиката на избор за специфични за DC устройства се различава фундаментално от AC устройствата.

Принцип на подбор: Номиналното напрежение както на предпазителя, така и на контактора трябва да бъде ≥ максималното напрежение на DC шината на системата.

• Платформа за зареждане от 800 V → Препоръчителен 1000 V DC или по-висок рейтинг

•1500V система за съхранение на енергия → Трябва да изберете 1500V DC или по-висок рейтинг

Инженерно предупреждение: Строго забранете замяната на продукти с клас AC с устройства, специфични за DC. Неуспешното изгасване на дъгата по време на прекъсване на повреда може да доведе до катастрофални последици.

2. Номинален ток: марж за контактори, I²t изчисление за предпазители

DC контактор:

• Номиналният постоянен ток трябва да надвишава максималния изходен ток на зарядната станция.

• Коефициент на инженерен опит: Препоръчителен избор при приблизително 1,2 ×.

DC предпазител:

•Изборът не трябва да се основава единствено на номиналния ток; I²t и капацитетът на прекъсване трябва да бъдат цялостно оценени.

•I²t на стопяване на предпазител трябва да бъде под издръжливостта I²t на защитения полупроводников модул (IGBT/SiC).

• Коефициент на инженерен опит: Препоръчителен избор при приблизително 1,5 ×.

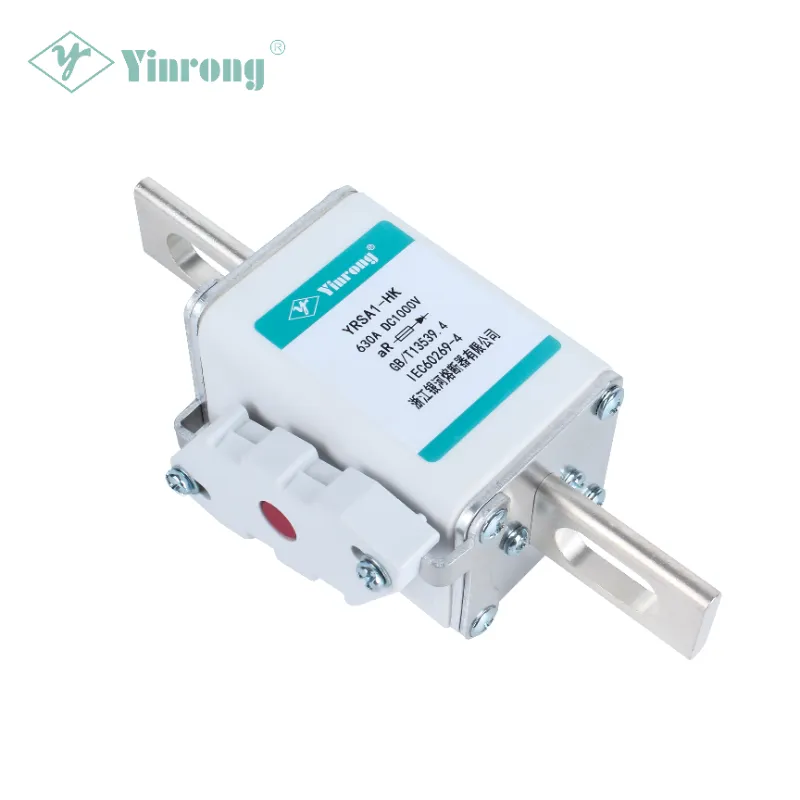

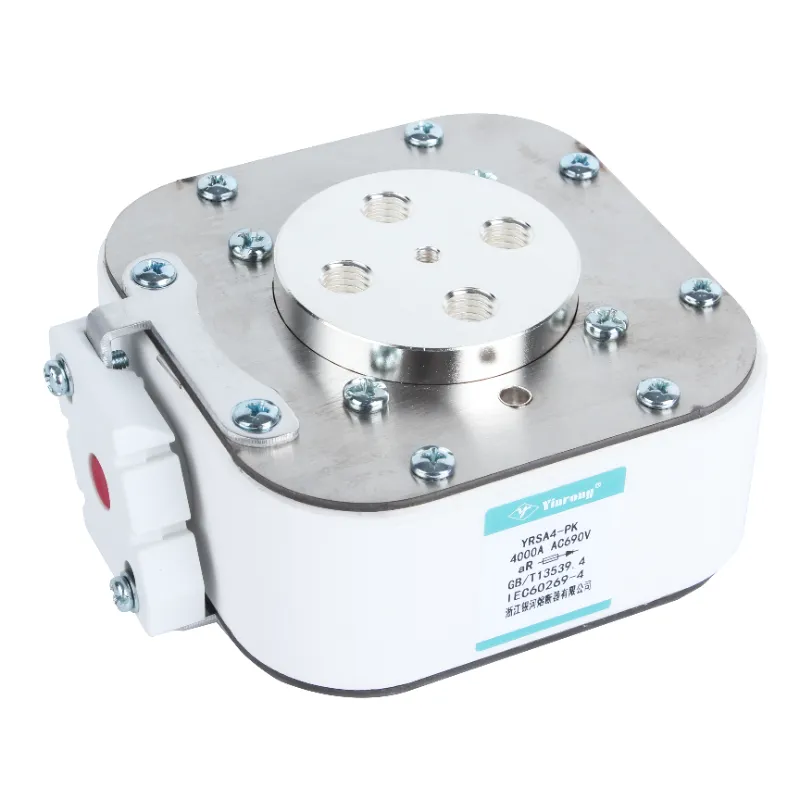

Серията YRSA от Zhejiang Galaxy Fuse покрива номинални напрежения от 690V до 1500V и номинални токове от 10A до 3000A, включващ предпазители от чиста мед и чисто сребро с променливо напречно сечение, покрити със сребро, поставени в високоякостни керамични тръби от алуминиев оксид, с кварцов пясък с висока чистота като среда за гасене на дъгата.

3. I²t координация: основният параметър на съвпадащия дизайн

I²t (ампер-квадрат-секунди) е най-критичният количествен показател при избора на съвпадение на предпазител и контактор.

Връзки на ограничения за избор:

Серията бързодействащи предпазители на Galaxy Fuse се отличава с ниски стойности на I²t, силна способност за ограничаване на тока и висок капацитет на прекъсване, което ги прави подходящи за защита от късо съединение на полупроводникови устройства и цялостно оборудване.

4. Селективна координация време-ток

В многостепенна защитна архитектура първо трябва да работи защитното устройство, което е най-близо до точката на повреда.

5. Околна температура и намаляване на мощността

Зарядните станции се разполагат в широк диапазон от среди, като инженерните изисквания варират от -40°C ниски температури до +85°C високи температури. Както предпазителите, така и контакторите трябва да имат намален капацитет в съответствие с действителната температура на околната среда.

IV. Galaxy Fuse: Професионалният избор за защита на DC зарядна станция

Основана през 1980 г.,Zhejiang Galaxy Fuse Co., Ltd. е професионално предприятие за предпазители, интегриращо R&D, тестване, производство, продажби и внос/износ. Като ключово предприятие към бившето Министерство на машиностроенето и водещ производител на предпазители в Китай, основните продукти на компанията обхващат фотоволтаични предпазители за постоянен ток, предпазители за нови енергийни превозни средства и предпазители за зарядни станции. Продуктите отговарят на IEC 60269, GB/T 13539.4 и други международни и вътрешни стандарти и се изнасят в над 80 страни и региони, включително Европа, Америка, Югоизточна Азия и Близкия изток.

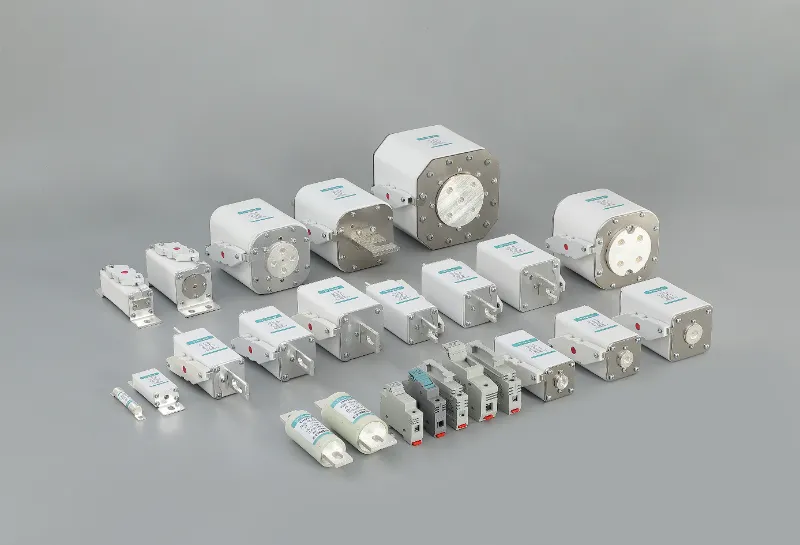

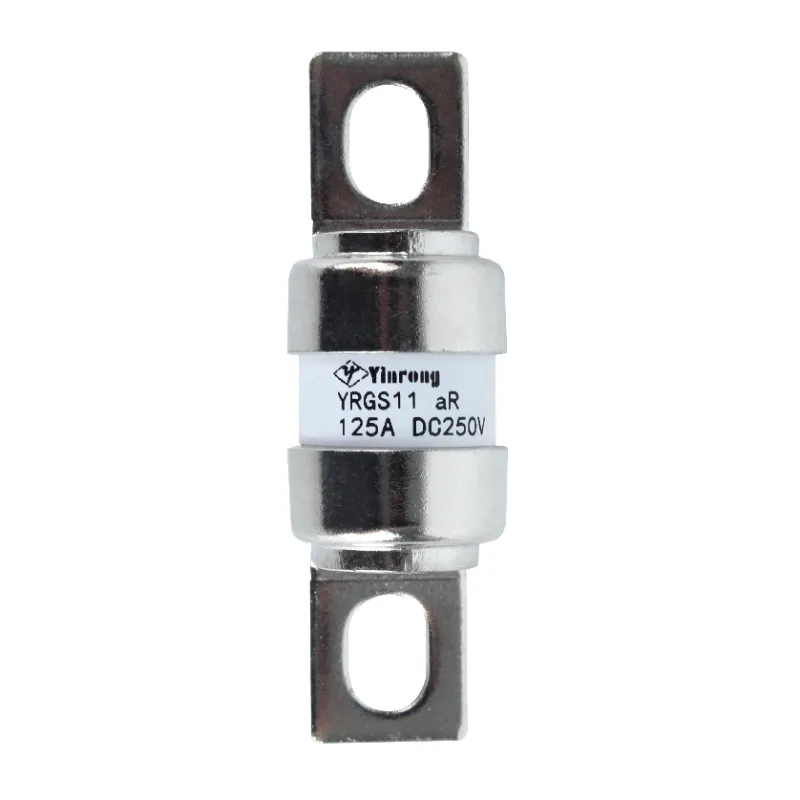

Препоръчителна серия продукти за защита от постоянен ток за зарядни станции

Основните технически предимства на Galaxy Fuse

•Пълна серия международни сертификати: Няколко серии са преминали TÜV, UL, CE и CQC сертификати. Системите за управление покриват IATF 16949, ISO 9001, ISO 14001 и ISO 45001.

•Решения за зряла координация: Обширен опит в инженерната координация с основни DC контактори и зрели решения за избор.

• Пълна поддръжка на технически данни: Осигурява измерени I²t криви и криви на прекъсващия ток за улесняване на прецизни координационни изчисления с контактори.

• Дълбоко техническо натрупване: Притежава над 48 патента за полезни модели и изобретения за производство на предпазители и е признат за национално високотехнологично предприятие през 2017 г.

• Участие в индустриалния стандарт: Продуктите отговарят на GB/T 13539.4, IEC 60269 и множество други международни и вътрешни стандарти.

V. Заключение

Съвпадението на контактори и предпазители в DC зарядни станции може технически да се обобщи като: функционално наслояване, времева координация и блокиране на параметри.

• Предпазителят предприема прекъсване на тока на късо съединение на ниво микросекунда, за да гарантира безопасността на IGBT/SiC и други силови полупроводници.

•Контакторът е отговорен за контролирано управление на превключването, изпълнява нормални команди за стартиране/стоп и аварийно изолиране.

• Двете служат като взаимно резервно резервиране, образувайки двойна защитна бариера.

Когато е правилно съчетан, всеки изпълнява собствените си задължения с многослойна защита; когато не съответства, последствията варират от повреда на защитата до изгаряне на оборудването.

С повече от 40 години отдаденост на висококачествени развойна дейност и производство на предпазители, Galaxy Fuse се ангажира да предоставя безопасни и надеждни решения за защита на вериги за DC зарядни станции.

За техническа поддръжка при избор на предпазител за DC системи за защита на зарядни станции или координация с контактори, молясвържете се с техническия екип на Galaxy Fuse.
