​След пожар на BESS най-накрая осъзнавате, че aR и gG не са едно и също нещо

За собствениците на фирми, инженерите и професионалистите по снабдяване, работещи в зарядни станции, системи за съхранение на енергия, инвертори и литиеви батерийни пакети, има до болка познат сценарий: за да намали разходите за компоненти, екипът по снабдяването избира по-евтиния вариант – изоставяне на специални aR бързодействащи предпазители в полза на евтини, готови gG бавни предпазители.

Разликата в цената е едва няколко десетки юана на единица. На хартия разходите намаляват. Но когато възникне късо съединение на полето след доставката на партида, математиката се преобръща – ремонтите, подмените на захранващия модул, компенсациите на клиента и загубите при престой възлизат на десетки хиляди юани. В най-лошия случай целият контейнер за съхранение на енергия избухва в пламъци. Това не е преувеличение.

Проверката на един предпазител може да изложи на риск цял проект за съхранение на енергия

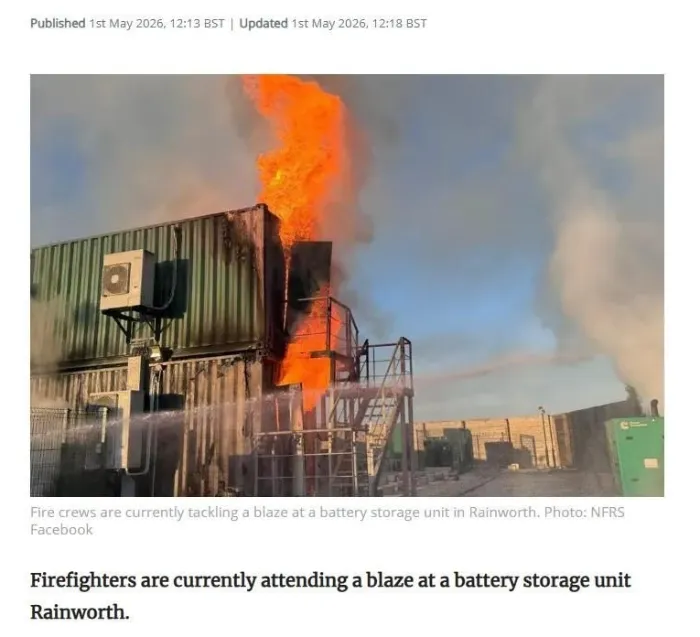

През май 2026 г. пожар на система за съхранение на енергия от батерии избухна в обекта на въглищната мина Ruffs Lane близо до Рейнуърт, Нотингамшир, Обединеното кралство. Гъст черен дим излизаше от два подредени един върху друг контейнера за съхранение, и двата обхванати от пламъци. Съоръжението, оценено на 7,5 MW/7,5 MWh, беше снабдено с батерии LG и пуснато в експлоатация през 2017 г. - това беше седмият мрежов мащаб BESS, който влезе в експлоатация в Обединеното кралство.

Въпреки че официалната причина все още се разследва, хората от индустрията знаят твърде добре модела: пожарите на BESS почти винаги са свързани с повреди в електрическата защита. Токовете на късо съединение в акумулаторните клъстери се отличават с високо постоянно напрежение, огромен магнитуд на тока и липса на естествена точка на пресичане на нулата. Когато защитните устройства са под спецификации или с нестандартно качество, токовете на повреда не могат да бъдат изчистени навреме. Натрупва се топлина и резултатът е верижна реакция - контейнер след контейнер се запалват.

Предпазител, който струва няколко десетки юана, може да доведе до пълна загуба на BESS, месеци престой, солидни искове за обезщетение и дългосрочни щети на марката. Това ли е компромис, който си заслужава?

Мнозина не успяват да направят разлика между gG Slow-Blow и aR бързодействащи предпазители

Широко разпространеното погрешно схващане е просто: "И двата са предпазители - ако текущият рейтинг съвпада, ще работи."

Предпазителят gG първоначално е проектиран за разпределителни панели за ниско напрежение и защита от претоварване на кабели в жилищни и леки търговски приложения с променлив ток - сценарии с нисък ток и ниска енергия на повреда. Инсталирането му в DC зарядна станция или система за съхранение на енергия е като да помолите общопрактикуващ лекар да извърши спешна сърдечна операция. Несъответствието разкрива два критични недостатъка:

Бавната реакция не успява да прихване високи токове на късо съединение

IGBT и SiC захранващите устройства в зарядните станции и системите за съхранение на енергия са изключително крехки. В момента на късо съединение масивни ударни токове могат да разрушат модула за микросекунди. Предпазителят gG има дълго време на дъга, което позволява да премине огромно количество енергия на повреда (I²t). Докато предпазителят най-накрая изчисти повредата – ако изобщо се случи – скъпият захранващ модул вече е унищожен, контактите на контактора са заварени и дъгата често възпламенява околните материали.

Недостатъчна възможност за гасене на DC дъга

Правият ток няма естествена нулева точка, което прави угасването на дъгата по същество трудно. Стандартните предпазители gG съдържат само свободно напълнен кварцов пясък, без професионална смес за гасене на дъгата или процеси на втвърдяване. При условия на късо съединение с постоянен ток с високо напрежение, дъгата не може да бъде изгасена бързо, което води до спукани корпуси, изтичане на пясък и запалване на вътрешното окабеляване - всички класически предвестници на пожари в контейнери BESS.

Какво всъщност отличава бързодействащите предпазители Galaxy Fuse aR Semiconductor от gG?

Високоскоростните предпазители Galaxy Fuse, специално създадени за DC зарядни станции, съхранение на енергия и инвертори, превъзхождат обикновените gG продукти по отношение на материали, производствени процеси и производителност:

Прецизно контролираният I²t дава приоритет на защитата на основните компоненти

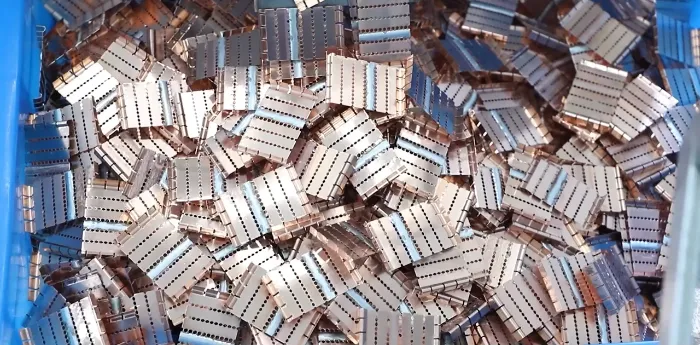

Galaxy Fuse използва чисто сребро или стопими елементи от посребрена мед - проводимостта на среброто е 1,6 пъти по-голяма от тази на медта, осигурявайки значително по-бърза реакция. Чрез прецизно ограничаване на пропускащата I²t стойност, енергията на повредата се абсорбира и веригата се изчиства в рамките на милисекунди, минимизирайки топлинния стрес върху IGBT и SiC устройства и запазвайки скъпите силови полупроводници.

Сребърната конструкция също така осигурява превъзходна устойчивост на умора на метала и корозия. С оборудването, което се включва и изключва ежедневно чрез многократни операции за зареждане/разреждане, предпазителят остава надежден в дългосрочен план без неприятно изключване.

Първокласни материали, проектирани за взискателни среди с висока температура

Тялото на предпазителя използва 95% високочиста алуминиева керамика, отхвърляйки евтината 75% керамика, която обикновено се среща в индустрията. Това гарантира толерантност към висока температура, устойчивост на термичен удар и стабилна изолация дори в запечатани кутии или при продължително излагане на слънце на открито. Сериите с висока мощност използват клеми от чиста мед (на цена два пъти по-висока от тази на месинг), като осигуряват по-ниско повишаване на температурата при работа с пълно натоварване и елиминират прегряването на контактите, образуването на дъга и питинг.

Процес на втвърдяване с дъгова дъга за автомобилен клас

По-голямата част от генеричните gG предпазители просто се пълнят с насипен кварцов пясък, като напълно се пропуска етапът на втвърдяване. Galaxy Fuse използва кварцов пясък с висока чистота, комбиниран със специализирано съединение за гасене на дъгата, последвано от 8-часов процес на циклично втвърдяване при висока и ниска температура. Резултатът е равномерно плътен, интегриран пълнител, който бързо потиска дъгите по време на събития на късо съединение, като гарантира, че корпусът няма да се счупи, няма изтичане на пясък и основно елиминира риска от пожар при условия на висок капацитет на прекъсване.

Пълно напрежение и покритие на прекъсващия капацитет за тенденции при високо напрежение

Galaxy Fuse серия високоскоростни предпазителипокриват 750V, 1000V и 1500VDC, с капацитет на прекъсване до DC250kA. Това обхваща пълния спектър от стандартни DC зарядни устройства до 800V ултра-бързи зарядни станции и широкомащабни C&I системи за съхранение на енергия. Всички серии притежават сертификати UL, TUV, CE и CCC, което опростява одобренията както за вътрешни, така и за експортни проекти.

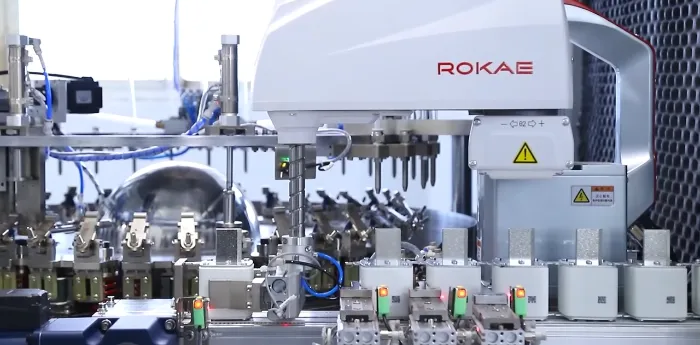

Доверен партньор в индустрията: Galaxy Fuse—над 40 години отлични постижения

Създадена през 1980 г., Zhejiang Galaxy Fuse Co., Ltd. е професионален производител на предпазители, интегриращ R&D, тестване, производство и продажби. Компанията е призната за ключово предприятие към бившето Министерство на машинната промишленост и водещ местен производител на предпазители.

Основни технически възможности:

●48+ патента за приложения и изобретения в производството на предпазители; признат за Национално високотехнологично предприятие през 2017 г

●Сертифицирани системи за управление: IATF16949, ISO9001, ISO14001 и ISO45001

●Продуктите отговарят на GB13539, IEC60269, VDE0636 и други международни стандарти

●Изнася се в над 80 страни и региони, включително Европа, САЩ и Африка

Високоскоростни предпазители за системи за съхранение на енергияса ключова област на фокус за Galaxy Fuse. Обръщайки се към строгите изисквания на приложенията на BESS—DC напрежения до 1500V, токове на късо съединение, достигащи стотици килоампери, и необходимостта от абсолютна надеждност на изгасване на дъгата в затворени батерийни среди—продуктите от серията Galaxy Fuse за съхранение на енергия използват топими елементи от чисто сребро и среда за гасене на дъгата от кварцов пясък с висока чистота, комбинирани с оптимизиран дизайн на структурата на гърлото. Това гарантира отговор на ниво микросекунда и надеждно прекъсване при екстремни условия на повреда.

Последни мисли

Разлика от няколко десетки юана на единица е незначителна в общата цена на зарядна станция или система за съхранение на енергия. Но това, което защитава, е най-скъпият компонент в цялата система – силовите полупроводници – и в крайна сметка надеждността на актива през целия му експлоатационен живот.

Пожарът BESS в Нотингам служи като отрезвяващо напомняне: привидно незначителен компонент може да се превърне в най-слабото звено в цялата верига за безопасност, когато възникне повреда. Инфраструктурата за съхранение на енергия и зареждане е фундаментално различна от общото разпределение на енергия. Високото постоянно напрежение, масивните токове на късо съединение и липсата на естествено преминаване през нула изискват строг подбор, прецизна I²t координация и безкомпромисен контрол на качеството.

Това, което наистина ви струва, не е правилно определен бързодействащ предпазител - това е бавнодействащият предпазител, за който се надявахте никога да не работи.

Galaxy Fuseе посветил повече от 40 години на разработването на висококачествени предпазители, от състава на материалите и структурния дизайн до процесите на гасене на дъгата – всяка стъпка, съпоставена с международни лидери в индустрията. В зарядните станции, системите за преобразуване на енергия BESS и фотоволтаичните инвертори, високоскоростните предпазители Galaxy Fuse са внедрени в множество проекти по целия свят, доказани чрез широкомащабни доставки и дългосрочна експлоатация на място.

Безопасността не е място за компромиси. За техническа поддръжка при избор на предпазител за съхранение на енергия или инфраструктура за зареждане—от I²t координация до цялостни решения за защита на системата—свържете се с Galaxy Fuseтехнически екип. Ние предоставяме инженерна поддръжка от край до край по време на пътуването на вашия проект.
